一、背景：

時下，一些偏遠的山區、河流沿岸、無人值守的森林等區域，急需遠程視頻監控，希望第一時間準確掌握監控區域情況，對一些自然災害有效避免、預防和部署，而這些區域往往取電困難，鋪設線纜沿途遙遠，施工周期長，成本較高；或擔心因發生自然災害電力中斷；此兩種情況，建議采用太陽能供電、遠程4G傳輸方案，此方案屬于完全離線監控，無需鋪設任何線纜，大大節省工期和施工成本，可遠程查看監控信息。

       整套方案中，供電系統太陽能產品尤其重要，然而光伏產業鏈龐大，市場上電池板、蓄電池、控制器品種繁多、質量參差不齊，安防用戶選擇更是缺乏專業知識，推出一整套的太陽能供電產品，搭配攝像機監控產品，提升系統兼容性，保證整個監控系統穩定運行、提供質量保證以及優質的售后服務。

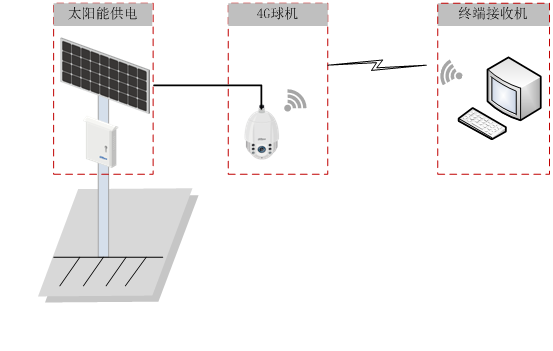

二、 太陽能供電+4G球機小型離線監控系統簡介

1、方案產品清單：（太陽能產品除了跟負載功率相關，還跟使用地的光照情況相關，根據使用地選擇配置清單參考如下，具體項目還請聯系產品經理確認，報價單獨詢問產品經理）

（1）   A類省份

--3天陰雨天

--6天陰雨天

（2）   B類省份

--3天陰雨天

--6天陰雨天

（3）   C/D類省份

--6天陰雨天

方案特點：

1、完全離線方案，太陽能供電，4G信號傳輸，施工便捷、大大節省了施工工程量和施工周期

2、24小時供電保證，全天監控，太陽能電池板配置充足，充電快，大大提升蓄電池的續航能力和使用壽命

3、自由根據環境需求配置陰雨天，標準推薦3天和7天配置

4、綠色環保、節能、安全

5、太陽能供電系統穩定可靠，使用壽命長

6、太陽能電池板采用TUV認證標準電池板、蓄電池采用太陽能專用免維護膠體儲能電池

7、整套太陽能系統通過CE認證

三、        重點產品介紹：

1、太陽能供電系統：

此方案中使用太陽能供電設備，安裝地點不受供電限制，全套通過CE認證，安全穩定有保障。

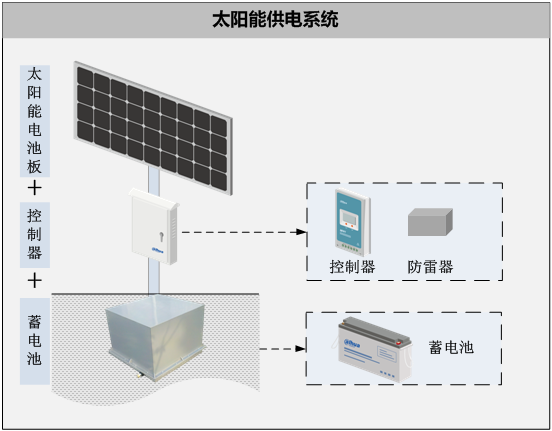

一般太陽能供電系統主要包括太陽能電池板、控制器、蓄電池、輔材（防雷器、線材、配電箱、地埋箱等），下圖簡單示意：

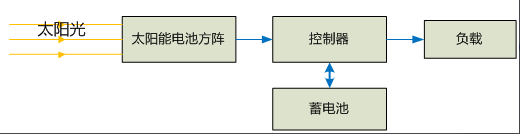

太陽能發電原理：

離線的太陽能供電系統大致原理：自然界太陽光經過太陽能電池方陣轉換為電能，通過太陽能系統的大腦“控制器”存儲到蓄電池中，然后又從控制器控制輸出給負載使用。其中太陽能電池板、控制器、蓄電池，是整個系統最重要的部分，其品質的好壞對整個系統影響最大。

太陽能電池板的優勢：

1.     選用經過TUV認證的供應商供應 ，品牌具有CE認證

2.     多晶硅太陽能電池組件，電池片轉換率17.5%以上

3.     采用四主柵電池片，更均勻的電流收集能力，降低內部電池板的電流損耗

4.     使用出色的玻璃和電池片的表面制絨技術，使之在弱光環境下獲得優異的性能

5.     抗PID性能優異，避免發生PID衰減

6.     壽命可達30年

蓄電池的優勢：

1.     高性能免維護太陽能專用膠體電池，通過CE認證

2.     安全性能好：正常使用下無電解液漏出，無電池膨脹及破裂

3.     耐大電流性好 : 完全充電狀態下的電池2ca放電5分鐘或10ca放電5秒鐘，無導電部分熔斷

4.     放電性能好: 放電電壓平穩，放電平緩

5.     耐充電性好: 25℃，完全充電狀態的電池0.1ca充電48小時，無漏液，無電池膨脹及破裂

6.     壽命更長, 使用更環保

控制器優勢：

1.     12V/24V/48V自適應MPPT控制器，轉換效率高，最大輸出電流60A

2.     過充、過放、短路、過載保護、防反接功能

3.     高效的四階段充電，延長了蓄電池的壽命，提高了系統性能

4.     采用溫度補償，自動調整充放電參數，提高蓄電池的使用壽命

2、球機：

1.     23倍光學變倍，16倍數字變倍

2.     支持H.265編碼，實現超低碼流傳輸

3.     信噪比達到55dB

4.     支持隱私遮擋，最多24塊區域,同時最多有8塊區域在同一個畫面

5.     寬動態效果，加上圖像降噪功能，完美的白天/夜晚圖像展現

6.     內置150米紅外燈補光，采用倍率與紅外燈功率匹配算法，補光效果更均勻

7.     支持4G無線傳輸，可以適應各種安裝環境

8.     支持DC12V±10%輸入

9.     室外球達到IP66防護等級，6000V防雷、防浪涌和防突波保護

10.  支持軟件集成的開放式API，支持標準協議(Onvif、CGI、GB/T28181)、支持SDK 和第三方管理平臺接入

11.  支持雙碼流技術

12.  支持絆線入侵、區域入侵、穿越圍欄、徘徊檢測、物品遺留、物品搬移、快速移動等多種行為檢測；支持多種觸發規則聯動動作；支持目標過濾

13.  支持人臉檢測

14.  支持人數統計；支持熱度圖

15.  水平方向360°連續旋轉，垂直方向-15°～90°自動翻轉180°后連續監視,無監視盲區

16.  水平鍵控速度0.1°～160°/s ，垂直鍵控速度0.1°～120°/s，云臺定位可精確到0.1°

17.  支持300個預置位

18.  可以按照所設置的預置位完成8條巡航路徑

19.  可設置5條巡跡路徑，每條路徑的記錄時間大于15分鐘

四、系統安裝施工說明

1、太陽能板

安裝選址：

A.     應選擇常年有陽光充足照射的地方

B.     安裝地點四周應無遮擋物，確保太陽電池板可正常采光，如有遮擋物，立桿的高度必須高于周?chē)系K物至少1m

C.     太陽能板如需地面安裝，需確保有足夠的安裝面積，每300瓦太陽能板約占地2m2

安裝方位：

A.     方位角（朝向）：北半球正南方，南半球正北方

B.     傾角：對于離網系統，太陽能板的安裝傾角=當?shù)鼐S度+（0~5）°

C.     太陽能板的安裝高度通常離地面凈高5.5米，如出現兩層的情況，應盡量拉大兩層之前的距離，保證下層的太陽板不會受遮擋影響，影響發電量

連接方式：

此方案中太陽能系統屬于DC12V供電，2個太陽能板并聯，單個太陽能板直接安裝即可

  安裝注意事項：

A.   太陽能板安裝時，應使用不透明材料遮擋在太陽能板正面，讓其停止發電，以免觸電；

B.    不要在陰雨天氣里安裝，潮濕將導致絕緣保護失效，發生安全事故；

C.    安裝時應輕拿輕放，嚴禁碰撞、敲擊，以免損壞；

D.   在搬運太陽能板時，不要抓住接線盒來舉起組件；

E.    不要站在太陽能板上；

F.    不要扔太陽能板或讓東西落在太陽能板上；

G.   為防止太陽能板玻璃的破碎，不要把重物放在太陽能板表面或背面；

H.   不要把太陽能板重重地放在任何平面上，不要放在不平的平面上；

I.      不適當?shù)陌徇\(yùn)和放置，可能導致太陽能板玻璃的破碎和喪失電性能，失去使用的價值；

J.     如果太陽能板支架是金屬材質的，其表面應該電鍍保護；

K.    每一個太陽能板都應該連接接地電纜

2、膠體電池安裝

安裝方式：

A.   地埋式安裝：最為常見安裝方式，使用保溫防水地埋箱，將蓄電池埋于地下，可以保持一個比較穩定的環境。

B.    戶外安裝：如無法地埋，可選擇采用保溫箱，可按需定制

蓄電池連接：

此方案中，單只電池直接接到控制器上，多只蓄電池的并聯接到控制器上

注意事項：

A.   接線時注意正負極，嚴禁短路

B.    不同批次、不同規格的蓄電池嚴禁混用

C.    蓄電池盡量不要并聯使用

D.   蓄電池附近避免放置金屬物件，防止蓄電池發生短路

E.    不要在陰雨天氣里安裝，以免發生安全事故

F.    不要將蓄電池地埋于有可能會被水淹沒的地方
