WE906是一款支持高速上網的Mini PCI-e數據類模塊，支持GSM/ WCDMA/TD-SCDMA/EVDO/ FDD-LTE/TDD-LTE, 采用高通MDM9X07平臺，能夠為用戶提供高速的無線數據、互聯網接入等業務，具備語音、分組數據、短信、彩信、GPS等功能；可以方便應用于嵌入式模塊、移動多媒體終端、調制解調器等設備及終端。
一、介紹
WE906是一款支持高速上網的Mini PCI-e數據類模塊，支持GSM/ WCDMA/TD-SCDMA/EVDO/ FDD-LTE/TDD-LTE, 采用高通MDM9X07平臺，能夠為用戶提供高速的無線數據、互聯網接入等業務，具備語音、分組數據、短信、彩信、GPS等功能；可以方便應用于嵌入式模塊、移動多媒體終端、調制解調器等設備及終端。
二、特點
1.支持 3G4G全網通頻段
2. 支持4G LTE超高速上網，up to 150Mbps downlink,50Mbps uplink
3.支持全網通、WIFI、藍牙、GPS；
4.工業級產品，產品質量穩定可靠
5.接口豐富，可擴展性強，提供可配置接口。
三、外觀參數

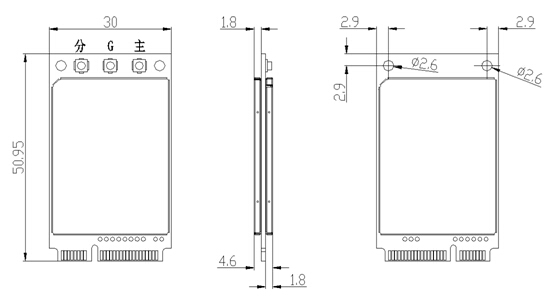

模塊外形尺寸如下圖 所示,長x寬x高：50.95mm x30.00mm x 4.60mm
四、技術規格
| 產品特性 | 描述 |
| 工作溫度范圍 | 工作溫度范圍 |
| 極限工作溫度 | -20℃～+70℃ |
| 存儲溫度 | 存儲溫度 |
| 濕度范圍 | 5%～95% |
| 5%～95% | 5%～95% |
| 通話電流 | 200mA @-75dBm |
| 最大電流 | 2000mA @-102dBm |
| 平均待機電流 | < 10mA |
| 關機漏電流 | < 100uA |
| 工作頻段 | FDD-LTE：B1/B3/B5/B8 TDD-LTE：B38/B39/B40/B41 TD-SCDMA：B34/B39 WCDMA：B1/B8 EVDO：BC0 GSM：900/1800 |
| 接收靈敏度 | TDD-LTE -96dbm FDD-LTE -96dbm TDS-CDMA -108dbm WCDMA -106dbm CDMA2000 -104dbm GSM -102dbm |
| 最大發射功率 | GSM： 850/900 32.5dbm;1800/1900 29.5dbm CDMA2000 ：BC0 24dbm;BC1 22dbm; WCDMA/FDD-LTE： 23dbm; TDS-CDMA：23dbm TDD-LTE：23dbm |
| 數據帶寬 | CAT4 LTE:up to 150Mbps downlink,50Mbps uplink |
| 輸出接口 | 天線接口 電源接口 High-speed USB2.0 接口 UART接口 標準SIM卡接口 模塊工作狀態指示 模塊開關機和復位接口 音頻接口 信號控制接口 可配置接口 |
| 外形尺寸 | L x W x H : 50.95 mm x 30.00mm x4.6mm |
| 重量 | 根據實際稱量 |
| 接口形式 | PCI-E 52pin接口 |
| ESD特性 | 所有引腳滿足JESD22-A114-B 2KV 所有引腳滿足ESD22-C101-D 0.5KV |
