4G網絡攝像機組裝生產操作說明書

一：配件準備

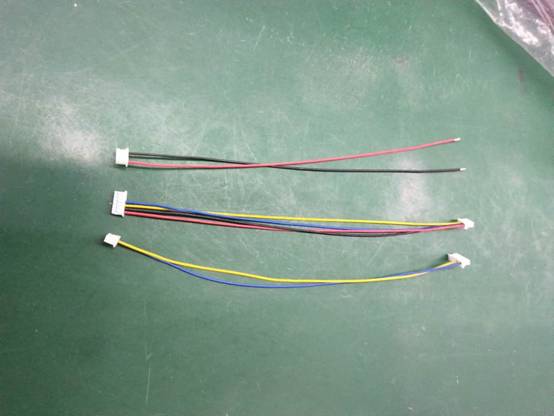

1、 第一步：接線，如下圖準備3組線，從上到下分別為A、B、C

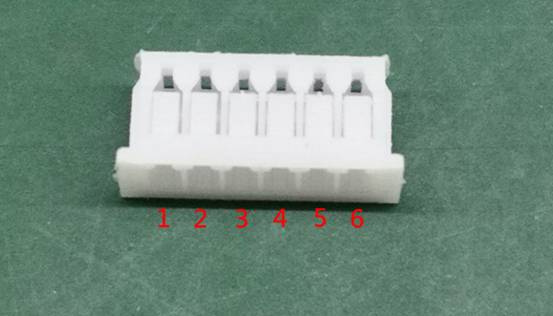

白色座子引腳順序

A線：取紅色線將一端接到4PIN座子1腳上，取黑色線將一端接到4PIN座子4腳上

B線：取紅、黑、黃、藍4根線，分別將四根線一端接4PIN白色座子，另一端接6PIN白色座子，順序?yàn)榧t1、黑2、黃3、藍4

C線：取黃、藍兩根線，分別將兩根線一端接4PIN白色座子順序?yàn)樗{(lán)1、黃2，另一端接6PIN白色座子順序?yàn)樗{(lán)1、黃3

2、將A線電源板上

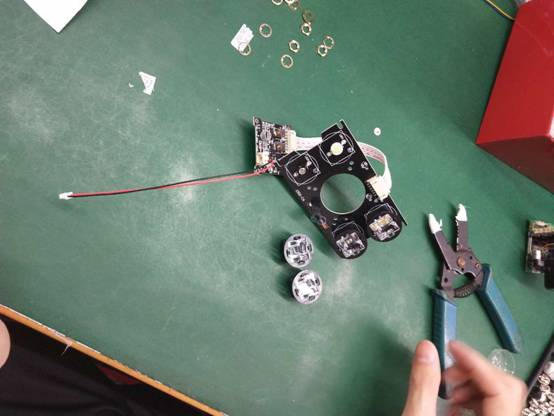

第三步：將紅外和補光燈的外殼裝上

二：外殼組裝

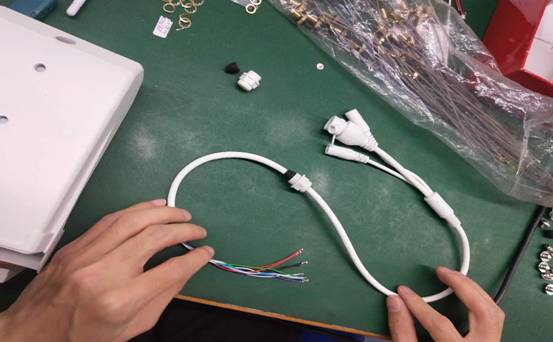

1、將白色塑料螺絲和黑色膠塞，如下圖，套到電源線上，然后安裝到外殼上

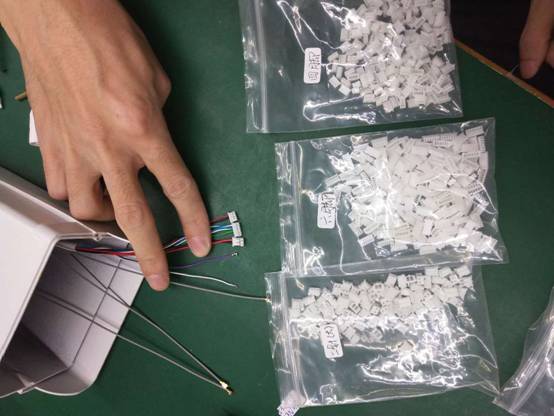

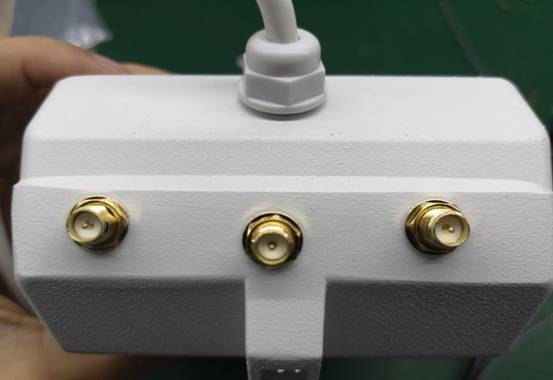

2、將三條天線轉接線，分別安裝到外殼三個天線孔上，如下圖

三：鏡頭組裝

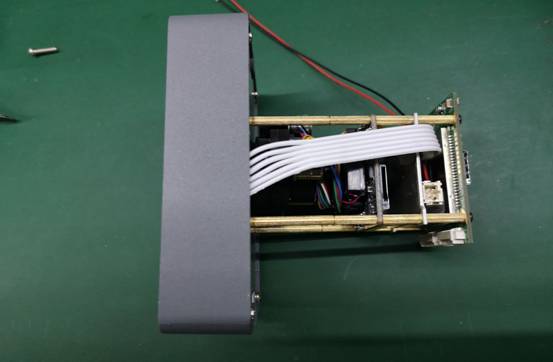

1、效果圖如下：

2、主要配件

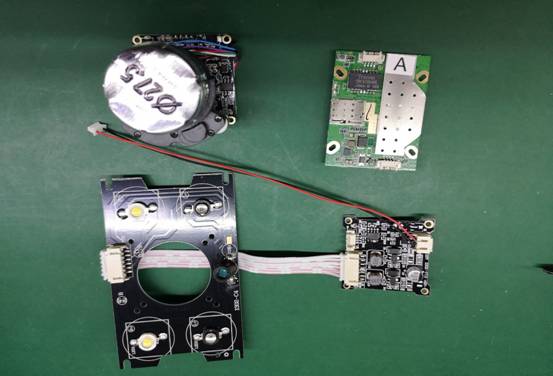

圖：左上為鏡頭，右上為4G模塊，左下為紅外燈，右下為電源板

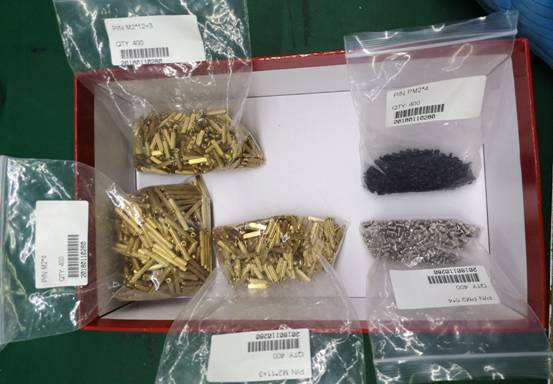

圖：銅柱和螺絲

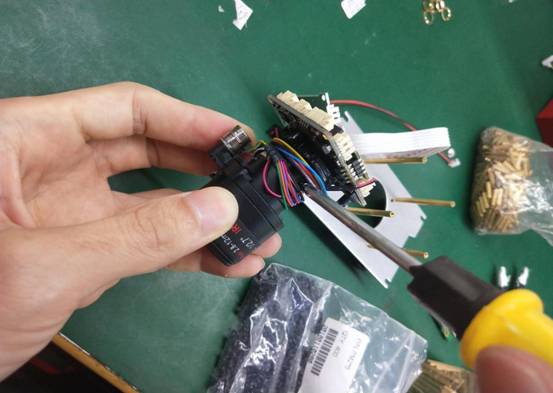

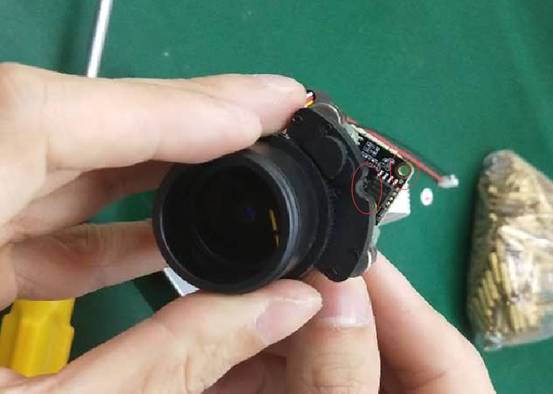

3、調整鏡頭方向，將左右兩的螺絲擰松，然后按下圖左轉一定角度，將螺絲孔與鏡頭凹進去處對齊

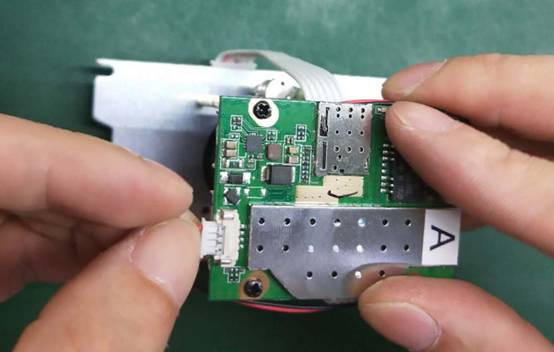

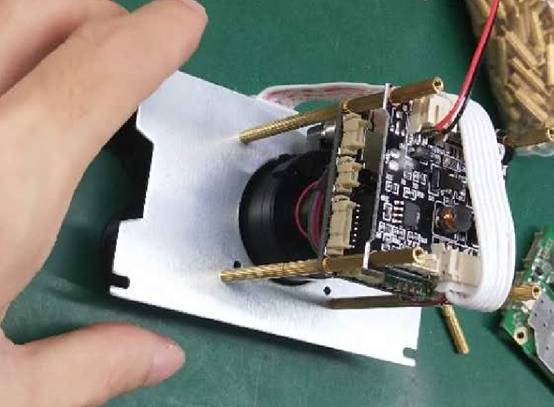

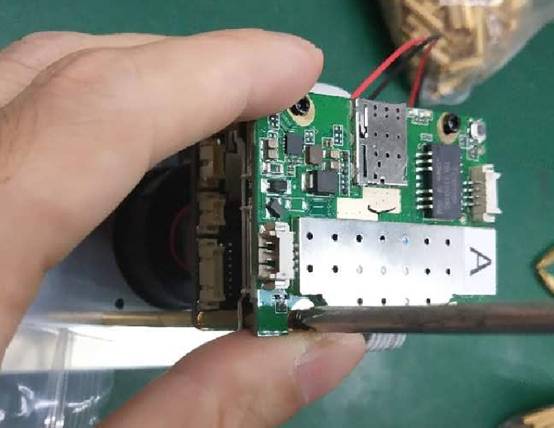

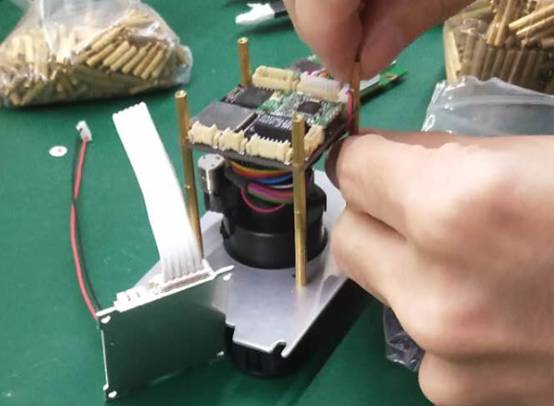

4、將鏡頭模組、電源板、4G模塊組裝到一起，如下圖

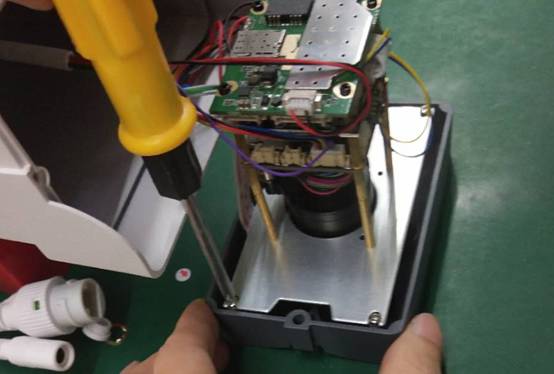

5、最后將摬頭裝到外殼上，如下圖

四：接線

1、 外殼接線，分別將粗的紅色和黑色線接上大的白色2PIN座子，細的紅色和黑色線，接到4PIN白色座子上的1、2腳上，將白藍、藍、白綠、綠四根線分別接到6PIN白色座子上的1、2、3、4腳上，如下圖

2、 將焊接到電源板上的A線的另一端接到4G模塊供電接口上，如下圖

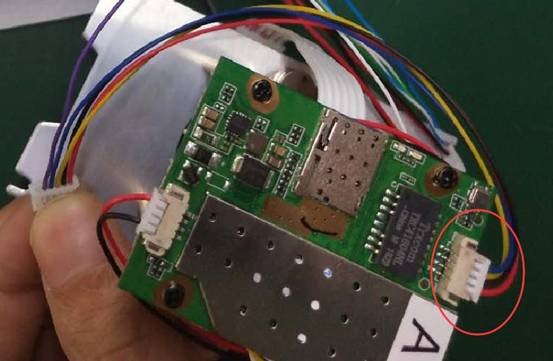

3、 將B線一端接到4G模塊上，如下圖

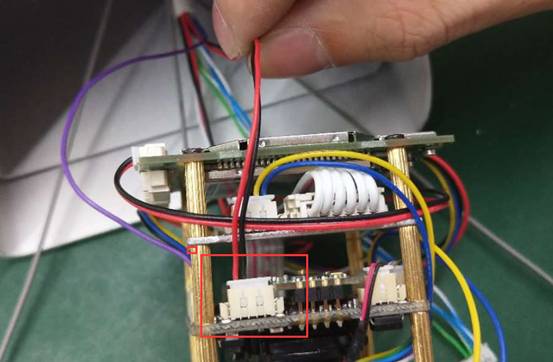

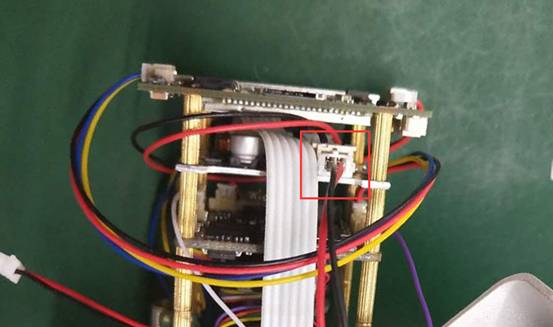

4、 將C線4PIN一端，接到電源板上，如下圖

5、 將外殼電源線上的，大2PIN白色座子，接到電源板上，如下圖

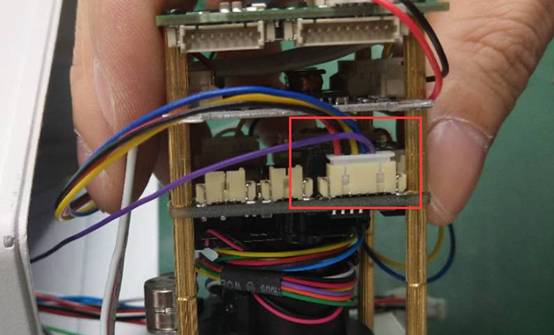

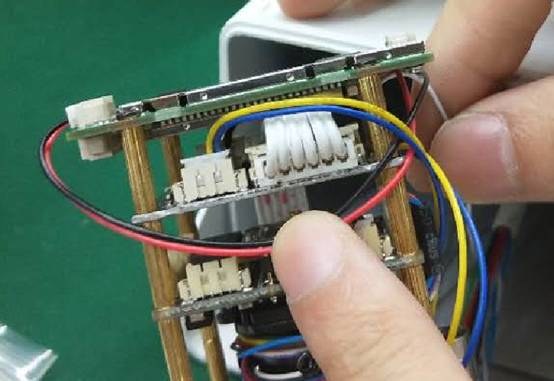

6、 將外殼電源線上的，4PIN白色座子，接到鏡頭模組上，如下圖

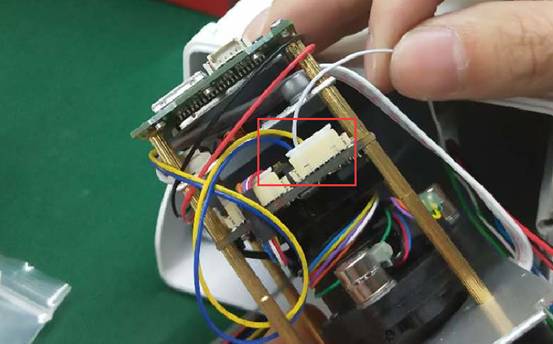

7、 將外殼電源線上的白色線接到，C線6PIN一端上的2號腳上，然后將座子插到，鏡頭模組上，如下圖：

8、 將外殼電源線上的紫色線接到，B線上6PIN座子的5號腳上，然后將座子插到，鏡頭模組上，如下圖：

9、 將電池接到鏡頭模塊上，然后將電池背面的貼紙撕開，將電池貼到紅外板背面，如下圖

五、最后組裝

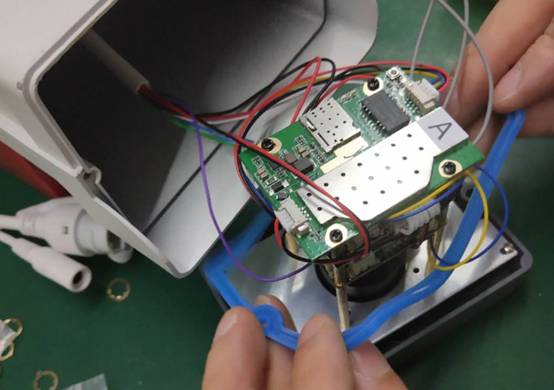

1、將防水膠帶套上，然后將鏡頭，組到外殼上

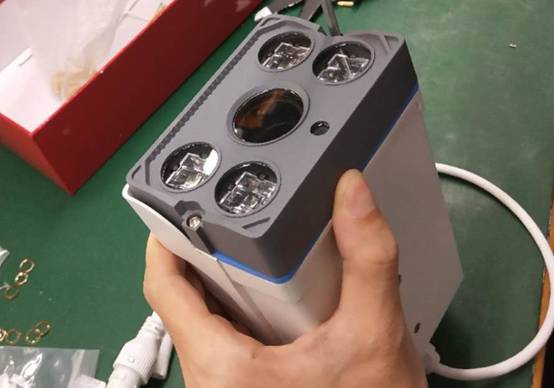

2、最后將頂蓋，擰到外殼上，完成組裝
